各種の運転条件を試したい場合
このRun No.を変えて整理すると便利です

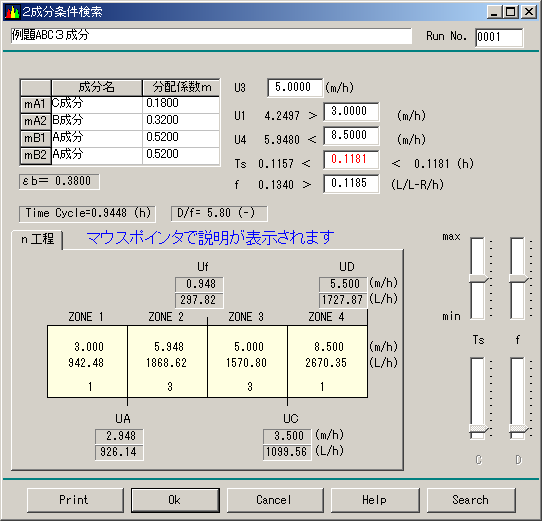

■条件探索 詳細■ |
![]() |
Run.No |
各種の運転条件を試したい場合 このRun No.を変えて整理すると便利です |
成分名 分配係数 |
表示のみ、入力は条件設定画面で行います |
ゾーン3の流速 |
カラムにかかる圧力を考慮し、 適当と考えられる値を入力してください |
ゾーン1の流速 |
値が大きいほど溶離液使用量が減りますが 早い成分が回り込んで 純度・回収率を下げやすくなります |
ゾーン4の流速 |
値が小さいほど溶離液使用量が減りますが 遅い成分が回り込んで 純度・回収率を下げやすくなります |
ステップ時間 |
純度と回収率を決定するパラメーターです 小さくすると 充填剤の見掛けの移動速度が速くなります |
原液負荷量 |
値が大きいほど生産性は向上しますが、 分離が悪くなります 小さくするとTsの範囲は広くなります |
Searchバー【ステップ時間】 |
選択可能な範囲の値に、 ステップ時間をスライドバーで設定出来ます |
Searchバー【原液負荷量】 |
選択可能な範囲の値に、 原液負荷量をスライドバーで設定出来ます |
Seachボタン |
スライドバー等で設定した値に対し 理論的分離条件の範囲内で適当な運転条件を 自動的に設定します |
各ゾーン流速表示部 |
各ゾーンの流速流量、 および供給・抜き出し流速流量を表示します |
空隙率 |
表示のみ、入力は条件設定画面で行います |
サイクル時間 |
各バルブが一巡する時間 = Ts x カラム数 |
D/f |
原液負荷量に対する溶離液使用量の比 |
OK |
設定した条件を保存しウインドウを閉じます 【ここでは、クリックすると前の画面に戻ります】 |
Cancel |
設定した内容を保存せずにウインドウを閉じます 【ここでは、クリックすると前の画面に戻ります】 |
結果の整理にお役立て下さい
